201不锈钢弹簧线
中文名：201不锈钢 美国|ASTM: 201，日本JIS:SUS201，中国GB/T5216: 1Cr17Mn6Ni5N
外文名：201 stainless steel
特 点：耐酸、耐碱性能
用 途：装饰管、工业管
种 类：J1，J3，J4，201
201不锈钢材，具有一定的耐酸、耐碱性能，密度高、抛光无气泡、无针孔等特点，是生产各种表壳、表带底盖优质材料等。主要用于做装饰管、工业管、一些浅拉伸的制品。
化学成分
(C) 碳:≤0.15
(Si) 硅:≤0.75
(Mn) 锰:5.5～7.50
(Cr) 铬:16.0～18.0
(N) 氮:≤0.25
(P) 磷:≤0.060
(S) 硫:≤0.030
(Ni) 镍: 3.5-5.5
物理性能
抗拉强度:520MPa
屈服强度:275MPa
伸长率 :55 to 60%
弹性模量:29,000,000 psi 折合为：203000MPa
硬度要求（洛氏硬度）HRB≤100。
密度 :.280lbs/cubic inch(密度7.93g/cm3)

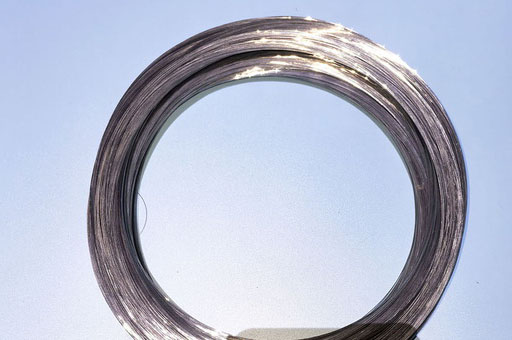

201不锈钢弹簧线简介
201不锈钢弹簧线是一种具有特定组分和配比的高性能不锈钢材料。
201不锈钢弹簧线属于不锈钢弹簧丝的一种，其原料主要是不锈钢。它通常用于制作要求良好综合性能的设备和机件，如弹簧等。在组分和配比上，虽然具体数值可能因不同生产商或应用需求而有所差异，但一般包含一定量的碳、硅、锰、磷、硫、铬、镍等元素，这些元素共同赋予了201不锈钢弹簧线良好的机械性能和耐腐蚀性。
在性能上，201不锈钢弹簧线具有一定的耐腐蚀性，但其含镍量较低，因此抗腐蚀能力相对较弱。在潮湿且有较多氯离子（如沿海地区的高盐环境）等恶劣环境中长时
间暴露，可能会出现生锈现象。不过，在一般的室内环境或者对耐腐蚀要求不是极高的场景下，201不锈钢弹簧线能够正常使用。
此外，201不锈钢弹簧线还具有良好的加工性能和成型性，可以适应各种复杂的加工和成型工艺，从而满足不同的应用需求。同时，其稳定的线性和均匀且美观的表面状态也使得201不锈钢弹簧线在视觉上具有吸引力。
总的来说，201不锈钢弹簧线是一种高性能、多用途的不锈钢材料，广泛应用于各种需要高强度、良好耐腐蚀性和美观外观的场合。
中国主要有以下几种200系钢种：J1，J3，J4，201，202。后来又出现了对镍含量控制更低的200等钢种，至于201C，就是在这后期中国个别钢厂研发的201的引申钢种，201的国家标准牌号是：旧牌号1Cr17Mn6Ni5N，新牌号: 12Cr17Mn6Ni5N 201C在201的基础上继续减少镍的含量，增加锰的含量。
200系列不锈钢是在第二次世界大战时期作为300系列不锈钢的代用品在美国首先开发成功的。当时，由于战争的原因，作为战略物资的镍被各有关国家严格控制，美国的镍供应量严重不足。为了解决在镍供应量严重不足的情况下，不锈钢的生产和供应问题，美国开发出了这种以锰代镍的奥氏体不锈钢新钢种系列。
二战结束后，美国镍的供应状况逐步改善，因此，300系列不锈钢的生产不再受原料紧张的制约，因此200系列就没有再得到大的发展。几位当初参与开发200系列不锈钢的印度人，回到印度后，从印度是一个锰资源相对丰富、镍资源缺乏的国情出发，将在美国开发的200系列钢种的不锈钢品种带回印度。
200系列不锈钢的应用在印度所以成功，是由于在一些特定的用途中有可能替代304不锈钢。
在中国市场上售出的大部份200系列不锈钢几乎没有按照国标控制硫、碳含量，以锰(和氮)取代部分或全部镍来生产更低镍含量的奥氏体不锈钢。
这种系列材料的缺点是：18%以下的铬含量与低的镍含量达不到平衡而形成了铁素体，为此，200系列不锈钢中的铬含量降到13.5%～15%，某些情况下降到了13%～14%，其耐腐蚀性是不能与304和其他类似的钢相比的。此外，在沉积区和缝隙的腐蚀部位常见的酸性条件下，锰和有些情况下铜降低了再钝化的作用。200系列钢在这些条件下的毁坏速度大约是304不锈钢的10-100倍。在生产中常常不能控制这些钢中残余的硫含量和碳含量，材料无法溯源跟踪，甚至在材料回收利用也如此。如果不说明Cr-Mn钢，它们就会成为一种危险的废钢混合原料，导致铸件含有意想不到的高锰含量。
